سیم کشی کلید دوپل راهکاری است برای کنترل دو لامپ از یک نقطه به‌صورت مستقل که در سازه‌های مسکونی و تجاری کاربرد فراوانی دارد. این فرآیند نیازمند توجه به اتصال صحیح فاز ورودی و خروجی‌ها، انتخاب روش لوله‌گذاری، و رعایت رنگ‌بندی استاندارد سیم‌ها است. با دنبال کردن مراحل معین‌شده، نصب ایمن و عملکرد دقیق کلید دوپل تضمین می‌شود.
کاربرد کلید دوپل در ساختمان‌ها
کلید دوپل ابزاری است که امکان کنترل همزمان دو لامپ یا مصرف‌کننده مجزا را از یک نقطه فراهم می‌کند. این کلید در ساختمان‌های مسکونی و تجاری کاربرد دارد و به‌ویژه در مکان‌هایی که نیاز به روشنایی مستقل در دو محل مجاور هستند، بسیار کارآمد است.
در مقایسه با کلیدهای تک‌پل، کلید دوپل به دلیل فراهم‌کردن کنترل دو مدار برق در قالب یک کلید، فضای کمتری اشغال می‌کند و ظاهری منظم‌تر به محیط می‌بخشد.
هر کلید دوپل دارای یک ورودی برای سیم فاز و دو خروجی مجزا است که هر خروجی امکان قطع و وصل یک لامپ را به صورت مستقل فراهم می‌کند. این طراحی باعث می‌شود بدون بکارگیری چند کلید جداگانه، بتوان کنترل دقیق‌تری روی روشنایی‌های مجاور داشت.
استفاده از کلید دوپل به بهینه‌سازی سیم‌کشی و صرفه‌جویی در مصالح منجر می‌شود و با رعایت استانداردهای نصب، عملکرد مطمئن و ایمنی مناسبی فراهم خواهد کرد.
شیوه‌های رایج لوله گذاری در سیم کشی کلید دوپل
برای سیم کشی کلید دوپل عمدتاً دو روش لوله‌گذاری متداول است که بر اساس شرایط پروژه و میزان صرفه‌جویی انتخاب می‌شوند.
لوله‌گذاری پلکانی
این روش بهینه‌تر و اقتصادی‌تر است. ابتدا لوله‌کشی از جعبه فیوز تا محل کلید انجام می‌شود و سپس به صورت پله‌ای و متوالی لوله‌ها از کلید به لامپ‌ها امتداد می‌یابند. در این روش سیم فاز ابتدا به کلید می‌رسد، سپس از کلید به هر لامپ سیم کشی می‌شود. سیم نول به صورت مستقیم و جداگانه به لامپ‌ها وصل می‌شود و به کلید راه ندارد. این مدل باعث کاهش حجم لوله و پیچیدگی سیم‌کشی می‌شود.
لوله‌گذاری مستقیم
در این شیوه هر لامپ از کلید دوپل لوله مستقلی دارد. معمولاً در پروژه‌های کوچک یا ساده کاربرد دارد. این روش مصرف لوله و سیم را افزایش می‌دهد اما نصب و عیب‌یابی آن آسان‌تر است. هر مسیر لامپ به کلید به طور جداگانه اجرا می‌شود.
استانداردهای ارتفاع و فاصله
رعایت ارتفاع و فاصله مناسب در هر دو روش اهمیت دارد. ارتفاع نصب جعبه کلید باید بین 110 تا 120 سانتی‌متر از کف زمین باشد و فاصله آن از چهارچوب در بازه 15 تا 25 سانتی‌متر قرار گیرد. فاصله سرپیچ لامپ از سقف بین 30 تا 50 سانتی‌متر استاندارد است تا دسترسی و ایمنی تأمین شود.
ساختار کلید دوپل و تفاوت آن با انواع دیگر
کلید دوپل وسیله‌ای است که امکان کنترل مجزای دو منبع نور از یک مکان را فراهم می‌کند. این کلید دارای یک ترمینال ورودی برای سیم فاز اصلی و دو ترمینال خروجی جداگانه برای اتصال به هر لامپ است. این ساختار امکان روشن و خاموش کردن مستقل هر لامپ را به صورت همزمان یا جداگانه می‌دهد.
برخلاف کلید تک‌پل که فقط یک مدار روشنایی را کنترل می‌کند، کلید دوپل دو مدار مستقل را مدیریت می‌کند و با ترکیب هر دو در قالب یک کلید، فضای کمتر و کارایی بیشتری ارائه می‌دهد.
تشخیص صحیح ترمینال‌ها از نظر ورودی فاز و خروجی‌های هر لامپ اهمیت زیادی دارد. ورودی فاز معمولاً با علامت یا رنگ متمایز شناخته می‌شود و دو ترمینال باقی‌مانده برای سیم‌های برگشتی که به لامپ‌ها متصل می‌شوند، در نظر گرفته شده‌اند. اتصال صحیح این ترمینال‌ها از بروز مشکلاتی مانند عدم عملکرد کلید یا اتصال کوتاه جلوگیری می‌کند.
سیم نول در سیم کشی کلید دوپل به کلید متصل نشده و به صورت مستقیم به مصرف‌کننده متصل می‌شود که این نکته در ایمنی و عملکرد مدار نقش اساسی دارد.

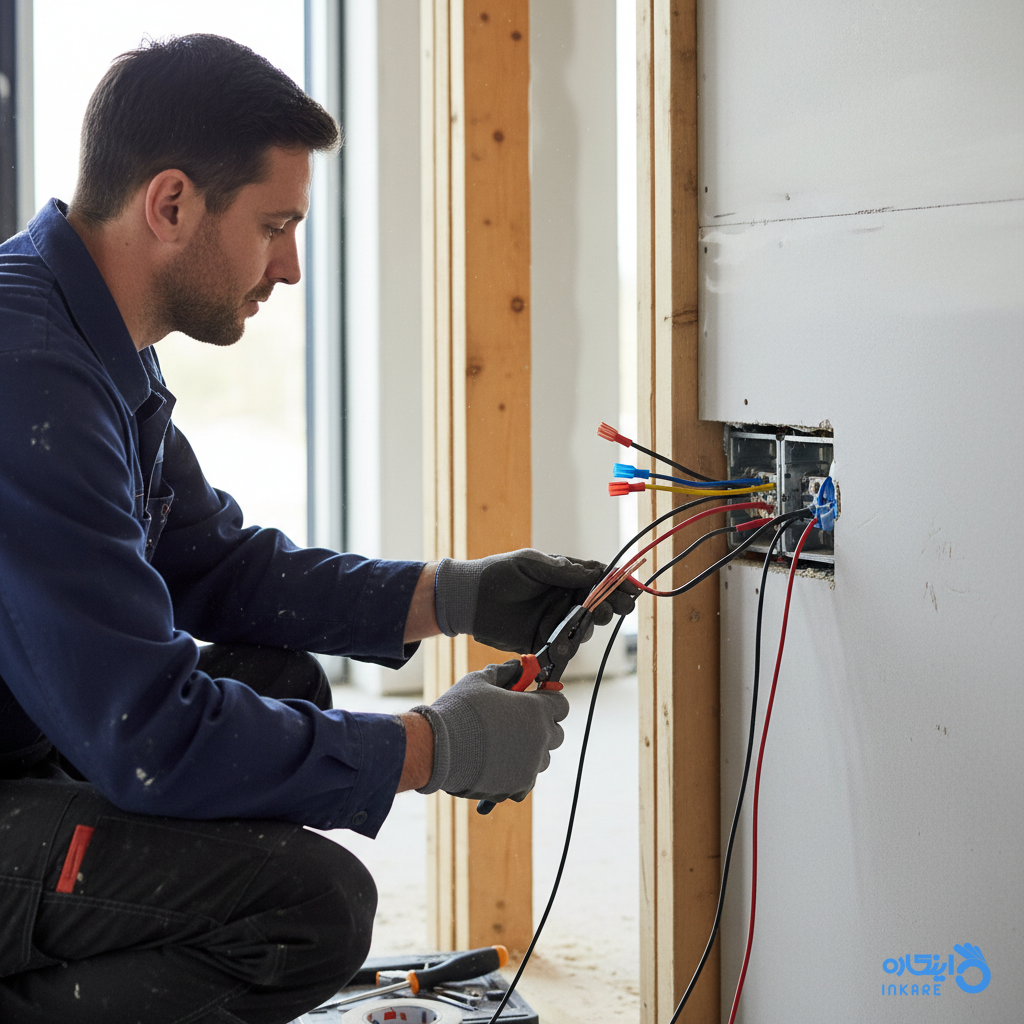

مراحل عملی سیم کشی کلید دوپل
برای انجام سیم کشی کلید دوپل ابتدا باید پوشش کلید را با پیچ‌گوشتی مناسب باز کنید تا به ترمینال‌ها دسترسی پیدا شود. کلید دوپل یک ترمینال ورودی فاز و دو ترمینال خروجی جداگانه برای کنترل دو لامپ دارد.
سیم فاز (معمولاً قرمز، مشکی یا زرد) به ترمینال ورودی فاز وصل می‌شود. برای این کار، پس از لخت کردن سر سیم، آن را در ترمینال مرتبط قرار داده و پیچ را محکم کنید تا اتصال ایمن برقرار شود.
دو سیم برگشتی هر یک به یک لامپ متصل است و به دو ترمینال خروجی کلید وصل می‌شوند. سیم‌ها باید از قوطی عبور کرده و تا محل لامپ کشیده شده باشند. این سیم‌ها را نیز پس از بازکردن پیچ ترمینال‌ها متصل و سپس محکم کنید.
سیم نول (معمولاً آبی یا سفید) هیچگاه وارد کلید نمی‌شود و به صورت مستقیم به ترمینال نول لامپ‌ها متصل می‌گردد. این اتصال مستقیم اهمیت بالایی در ایمنی و عملکرد صحیح سیستم دارد.
پس از انجام اتصالات، کلید را در قوطی دیواری (برای نوع توکار) جای داده یا روی دیوار (برای نوع روکار) نصب کنید و با پیچ‌های کناری محکم نمایید. در نهایت قاب کلید را سر جای خود قرار دهید.
قبل از پایان کار، مطمئن شوید که تمامی پیچ‌ها سفت شده و هیچ سیم یا بدنه الکتریکی با ترمینال اتصال ندارد تا از بروز مشکل جلوگیری شود.

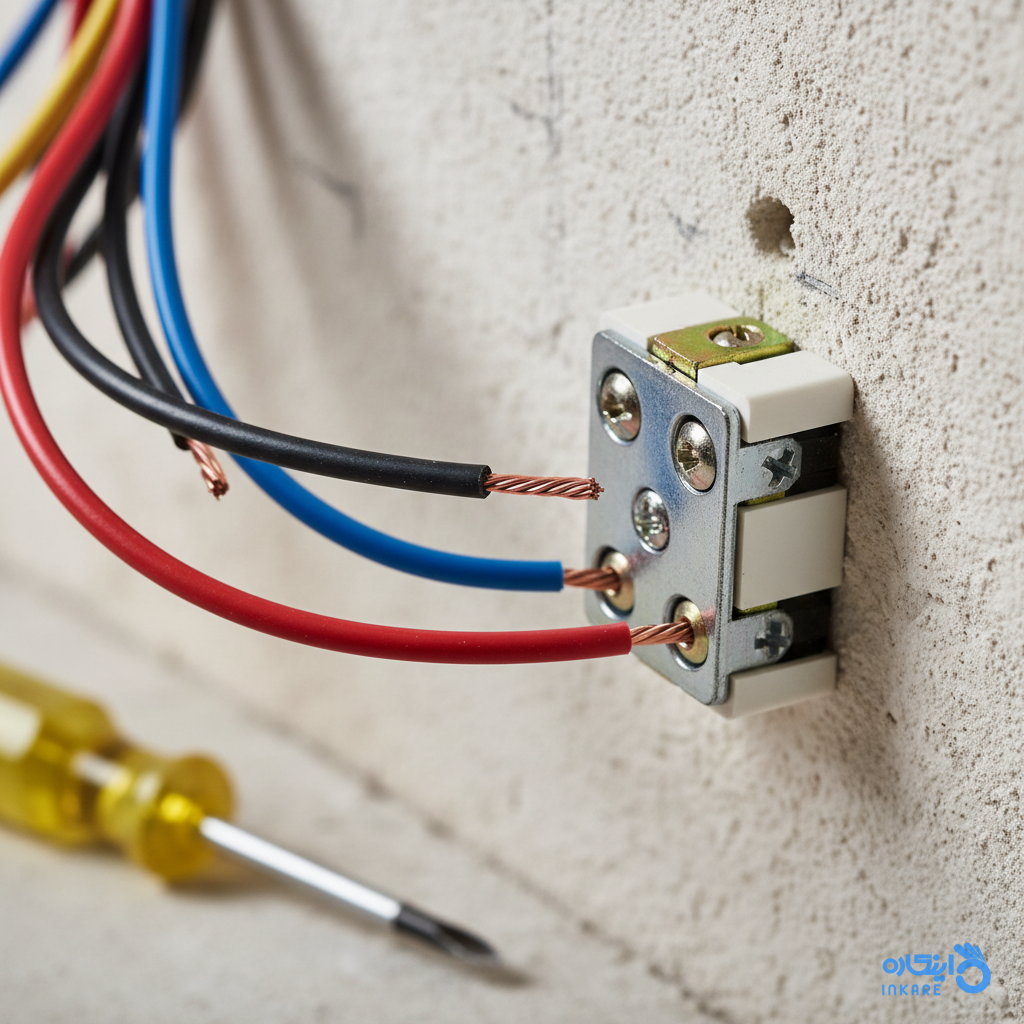

رنگ بندی سیم‌ها در سیم کشی کلید دوپل
در سیم کشی کلید دوپل، تطابق رنگ سیم‌ها با استانداردها اهمیت زیادی دارد. معمولاً سیم‌های فاز با رنگ‌های قرمز، مشکی یا زرد مشخص می‌شوند تا از سایر سیم‌ها قابل تمایز باشند و خطا در اتصال کاهش یابد.
سیم نول تقریباً همیشه به رنگ آبی یا سفید است و مستقیماً به مصرف‌کننده (لامپ) وصل می‌شود، نه به کلید. این تفکیک رنگی به حفظ امنیت و سهولت در تعمیرات کمک می‌کند.
عدم رعایت رنگ‌بندی استاندارد ممکن است موجب خطاهای خطرناک در سیستم برق شود. بنابراین توصیه می‌شود حتی در صورت وجود تفاوت‌های محلی، از رنگ‌های متعارف برای سیم‌ها استفاده گردد تا سیستم قابل شناسایی و نگهداری آسان باشد.
برای اتصال صحیح، ابتدا انتهای هر سیم باید لخت شده و سپس به درستی در ترمینال مربوطه فیکس شود. این مراحل پایه‌ای در تضمین امنیت و عملکرد مناسب سیستم برق‌کشی هستند.
نحوه اتصال فاز ورودی و خروجی در کلید دوپل
برای اجرای درست کلید دوپل، سیم فاز ورودی باید به ترمینال مخصوص خود که اغلب با رنگ یا علامت متمایز مشخص شده، متصل شود. این سیم معمولاً قرمز، مشکی یا زرد است و لازم است پیش از اتصال، به طور کامل لخت و تمیز شود.
سپس دو سیم خروجی که کنترل‌کننده هر لامپ جداگانه هستند، به ترمینال‌های مربوط وصل می‌شوند. رعایت دقت در اتصال خروجی‌ها به لامپ‌ها اهمیت دارد تا کلید به درستی عمل کند.
سیم نول نباید به کلید متصل شود و به صورت مستقیم به لامپ هدایت می‌گردد؛ این یک اصل کلیدی فنی و ایمنی است.
اتصال نادرست سیم‌ها، به ویژه جابجایی فاز ورودی و خروجی، ممکن است باعث عملکرد نادرست یا کار نکردن کلید شود. بنابراین قبل از نهایی کردن نصب، استفاده از فازمتر برای تأیید فاز ورودی و تست روشن و خاموش شدن هر دو لامپ ضروری است.
شناخت دقیق ترمینال‌ها و رعایت اصول اتصال، عملکرد بهینه‌ی کلید دوپل را تضمین کرده و خطراتی مثل اتصال کوتاه یا برق‌گرفتگی را کاهش می‌دهد.

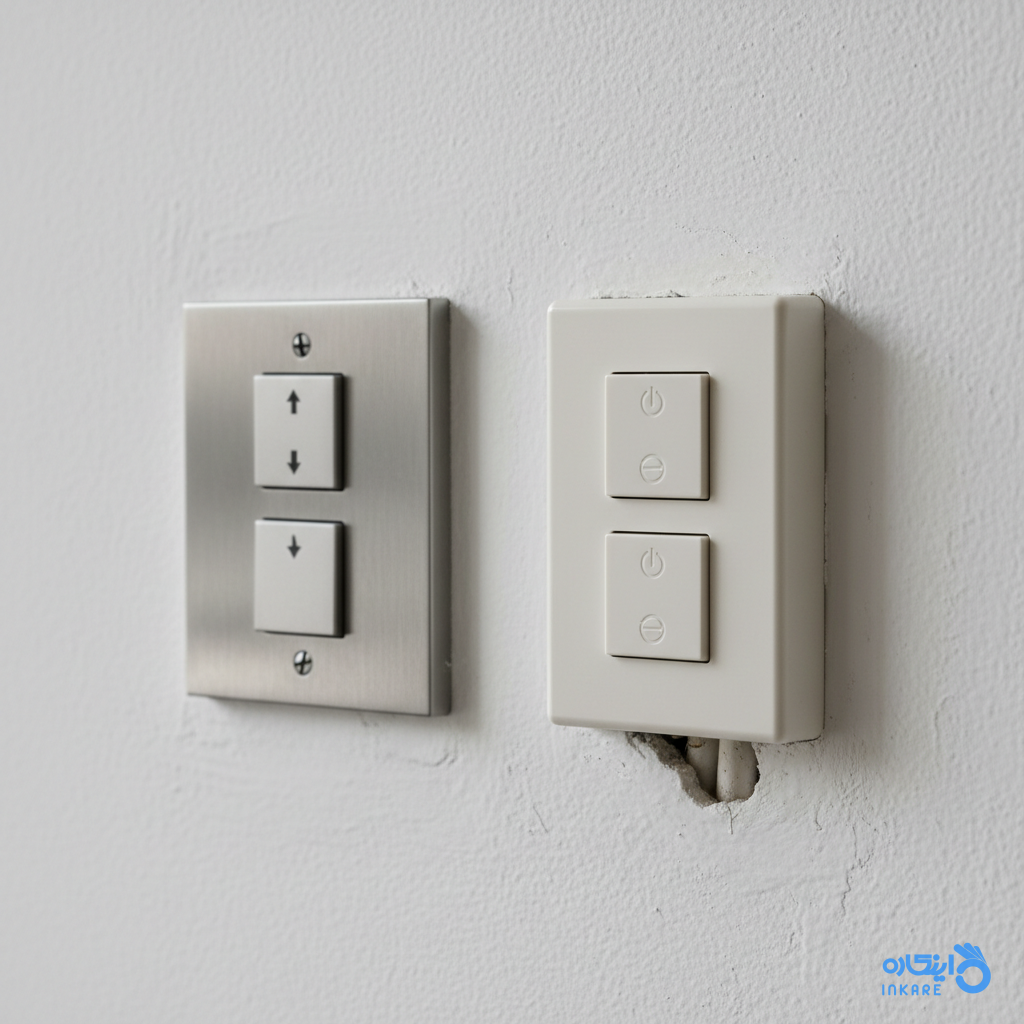

انواع کلید دوپل: توکار و روکار
- کلید دوپل توکار: این کلید داخل قوطی نصب شده در دیوار جای می‌گیرد و نیاز به سوراخ‌کاری دارد. ظاهر آن هم‌سطح دیوار بوده و برای فضاهای مسکونی و ساختمان‌های تازه‌ساز که نظم ظاهری اهمیت دارد مناسب است. ارتفاع نصب استاندارد معمولاً بین 110 تا 120 سانتی‌متر از کف و فاصله آن از چهارچوب در حدود 15 تا 25 سانتی‌متر است.
- کلید دوپل روکار: این نوع روی سطح دیوار نصب می‌شود و نیازی به قوطی ندارد. معمولاً در مکان‌هایی که امکان سوراخ‌کاری محدود است یا برای تعمیرات سریع استفاده می‌شود. به‌دلیل نمای برجسته‌تر، اغلب در فضاهای صنعتی یا پروژه‌های موقتی کاربرد دارد.
انتخاب بین این دو مدل بستگی به مشخصات دیوار، نیازهای دکوراسیون، و شرایط نصب دارد. کلید توکار ظاهر مرتب‌تری دارد اما نصب آن زمان‌بر است؛ در مقابل کلید روکار نصب آسان و سریع‌تری دارد اما فضای دیوار را اشغال می‌کند.
آزمون عملکرد و نکات ایمنی پس از نصب
برای اطمینان از عملکرد صحیح کلید دوپل پس از سیم کشی، ابتدا باید با فازمتر جریان فاز ورودی به کلید را بررسی کرد. سپس کلیدها به‌طور جداگانه روشن و خاموش شده و سلامت عملکرد هر مسیر کنترل لامپ تأیید می‌شود.
رعایت نکات ایمنی اهمیت ویژه‌ای دارد؛ حتماً پیش از شروع کار برق اصلی قطع شود و از ابزارهای عایق مانند پیچ‌گوشتی و فازمتر مخصوص استفاده گردد تا خطر برق‌گرفتگی کاهش یابد. بعد از اتمام، اطمینان حاصل شود سیم نول به‌طور مستقیم به لامپ‌ها متصل است و به کلید وصل نشده است، چون اتصال نادرست می‌تواند موجب اشکال در عملکرد و خطرات احتمالی شود.
در نهایت، کلید به‌درستی در محل نصب شده و قاب آن محکم قرار گیرد تا دسترسی به بخش‌های هادی محدود باشد و از آسیب دیدن سیم‌ها جلوگیری شود.
اجرای دقیق سیم کشی کلید دوپل و رعایت نکات ایمنی ضمن افزایش عمر تجهیزات، از خطرات احتمالی جلوگیری می‌کند. پس از نصب، توصیه می‌شود عملکرد کلیدها با ابزارهای آزمایشی بررسی و اطمینان حاصل شود تا روشنایی دقیق و مستقل برای هر مدار فراهم گردد.
پرسش‌های متداول
چرا سیم نول به کلید دوپل متصل نمی‌شود؟
سیم نول برای تکمیل مدار به‌صورت مستقیم به مصرف‌کننده وصل می‌شود و اتصال آن به کلید باعث اختلال در عملکرد کلید و خطرات احتمالی برق‌گرفتگی می‌شود.
آیا کلید دوپل صرفاً برای لامپ‌ها کاربرد دارد؟
خیر، کلید دوپل می‌تواند برای کنترل هر دو مصرف‌کننده الکتریکی جداگانه با ولتاژ و جریان مناسب استفاده شود، البته باید ظرفیت کلید با نیاز مصرفی مطابقت داشته باشد.
در صورت تعویض کلید روکار با توکار چه ملاحظاتی وجود دارد؟
برای نصب کلید توکار باید قوطی مناسب در دیوار ایجاد شود و سیم‌ها به آن منتقل گردند که ممکن است نیازمند تغییراتی در دیوار و رعایت استانداردهای نصب باشد.
آیا رنگ‌بندی سیم‌ها در مناطق مختلف متفاوت است؟
بله، رنگ سیم‌ها بر اساس استانداردهای محلی ممکن است متغیر باشد، اما معمولاً فاز به رنگ قرمز، مشکی یا زرد و نول به رنگ آبی یا سفید مشخص می‌شود تا از اشتباهات جلوگیری شود.
